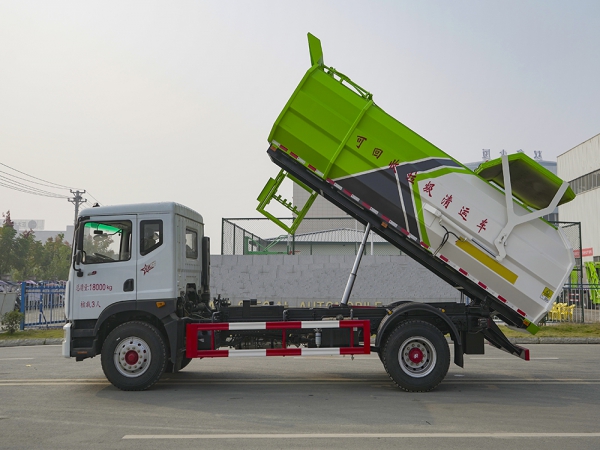

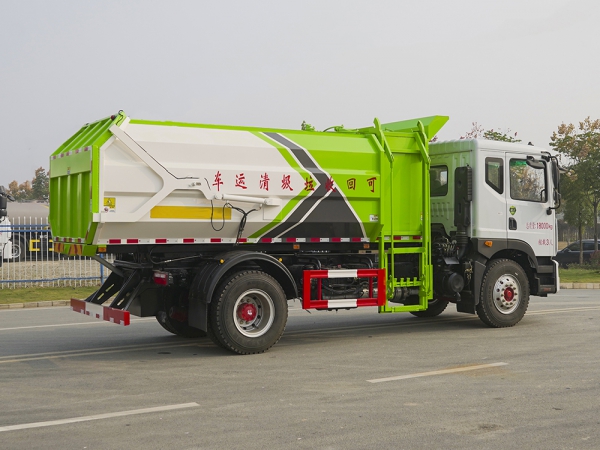

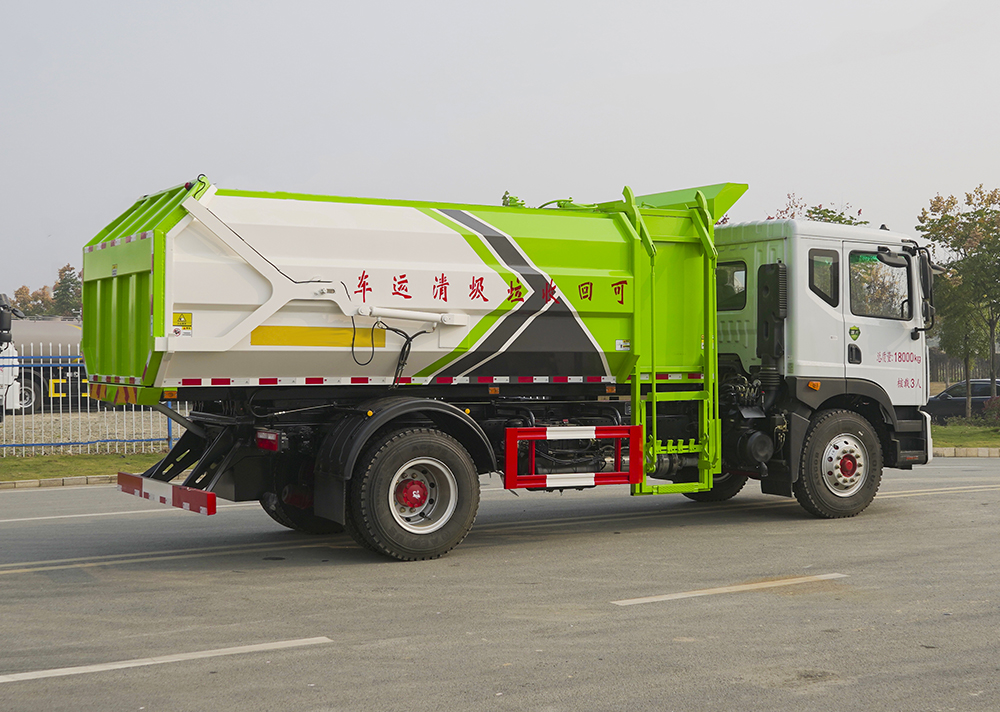

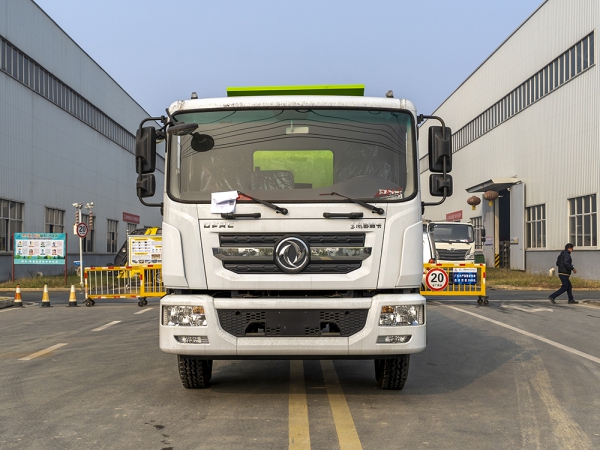

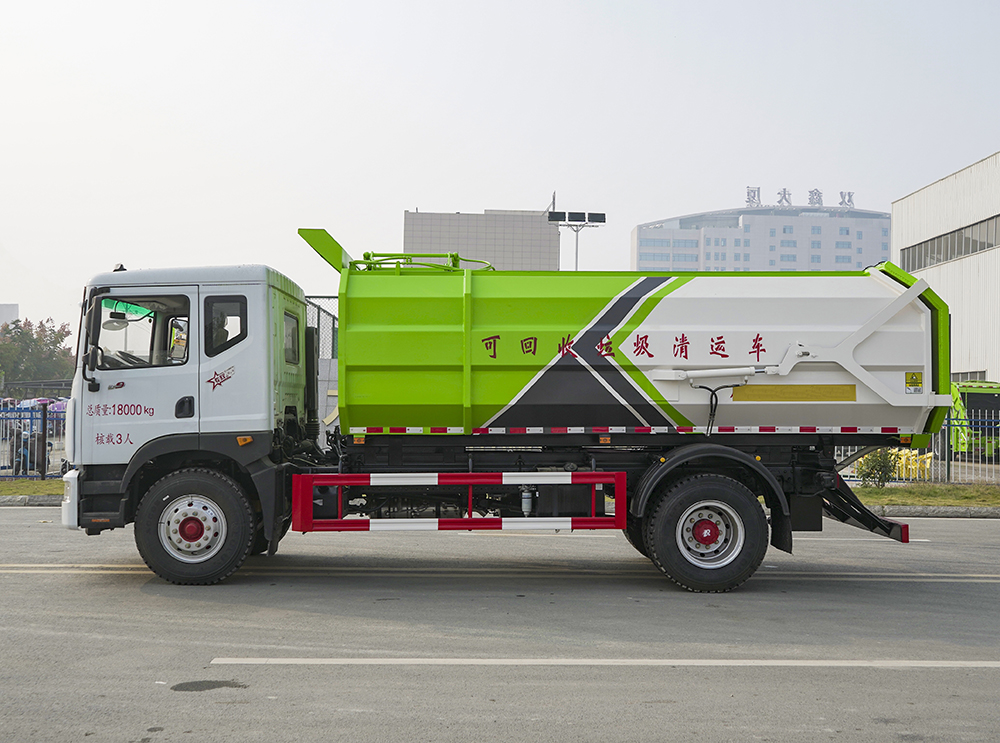

    东风D9挂桶垃圾车 全方位高清图展示

    GAO QING TU SHOW

  • 东风D9挂桶垃圾车
  • 东风D9挂桶垃圾车
  • 东风D9挂桶垃圾车
  • 东风D9挂桶垃圾车
  • 东风D9挂桶垃圾车 参数展示

    GAO QING TU SHOW

    /202205/1653895611_fab1804b5f9734024f61.jpg

    挂桶垃圾车的特点能实现一台车与多个垃圾桶联合作业,循环运输,充分提高了车辆的运输能力,特别适用于短途运输,如环卫部门对城镇垃圾的清理、运输等。同时,挂桶垃圾车还可以加装其它功能,形成其它多功能挂桶垃圾车,如:挂桶压缩式垃圾车、挂桶式对接垃圾车等。

    /202205/1653895611_df784fdd62e3c3d4899e.jpg

    产品简述

    侧装对接式垃圾车的装载容积是12立方,特点是一个车能配几十个垃圾桶,能实现一台车与多个垃圾桶联合作业,循环运输,充分提高了车辆的运输能力,特别适用于短途运输,如环卫部门对城镇垃圾的清理、运输等。同时,挂桶垃圾车还可以加装其它功能,形成其它多功能挂桶垃圾车,如:挂桶压缩式垃圾车、挂桶式泔水垃圾车、挂桶式对接垃圾车等。

    /202205/1653895612_ecca4d5e54e0abe0099c.jpg

    产品性能及特点结构简述

    1.上盖、后盖均采用液压开启、关闭形式。为保证有沾性介质的自卸。

    2.液压系统均采用优质的举升油缸、操作阀、卡套式接头、高压软管和高压钢管安装合理,同时布置了可靠的固定装置,保证长时间无任何泄漏,做到可靠、维修方便、延长使用寿命。

    3.垃圾箱在制造上采用武钢产优质钢板,箱底板可加装不锈钢钢板,保证介质自卸时的平滑性, 同时箱底可根据地区的季节温度情况加装防冰冻设置,保障车辆的正常运行。

    4.该车液压油缸动作采用手动液压多路阀**,液压多路阀**油缸动作。操作简单可靠,便于维修。

    液压系统由油箱及过滤系统、油泵、多路换向阀、单向节流阀、油缸、油管等组成。系统的动力来源于发动机,通过取力器将动力分出,取力器带动齿轮泵工作。齿轮泵经吸油滤油器将液压油箱中的液压油吸入,多路阀(位于驾驶室外后、车箱前部)供油。多路阀工作时使后门油缸、自卸油缸产生动作,液压油缸不工作时,液压油经过多路阀直接回油箱。

    /202205/1653895612_3d0c418bbc3301fae3fd.jpg

    【整车技术参数】

    总质量(kg)

    18000

    整备质量(kg)

    8200,8600

    额定质量(kg)

    9670,9605,9270,9205

    外形尺寸(mm)

    7300,7850 * 2500,2550 * 3100,3200,3300 (mm)

    驾驶室准乘人数(人)

    2,3

    鞍座**载质量(kg)


    接近角/离去角(°)

    19/13

    前悬/后悬(mm)

    1260/2090

    轴荷(kg)

    6500/11500

    **车速(km/h)

    105

    备注:

    该车专用装置:箱体和挂桶机构,主要用于城镇环卫散装生活垃圾的收集与运输;侧防护材料:Q235B,连接方式为:螺栓连接;后防护材料为Q235B,连接方式为:焊接连接,断面尺寸为160×70(mm),离地高度为470mm;卸料方式为后卸式,安装有具有卫星定位功能的行驶记录仪,选装直接供电ETC车载装置,仅采用B6.2NS6B210 ,CY4SK761,D4.0NS6B195,D4.5NS6B220,YCS04200-68发动机对应油耗值分别为 (L/100km); 26.3,26.8,26.6,26.6,26.4;随选装驾驶室,选装底盘附件安装位置,选装侧部及后部结构外观,ABS型号:J ABS,ABS/ASR-24V-4S/4M;ABS生产企业:焦作博瑞克**技术有限公司,襄阳东风隆诚机械有限责任公司,仅采用3950mm,4500mm轴距

    【底盘技术参数】

    底盘型号

    EQ1185LJ9CDE

    底盘名称

    载货汽车底盘

    **名称

    东风牌

    生产企业

    东风汽车股份有限公司

    轴数

    2

    轮胎数

    6

    轴距(mm)

    3600,3950,4500,4700,5000,5300,5600

    轮胎规格

    295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR

    钢板弹簧片数

    8/10+7,8/-

    前轮距(mm)

    1862,1933,1949

    燃料种类

    柴油

    后轮距(mm)

    1806,1865

    排放依据标准

    GB17691-2018国Ⅵ

    发动机型号

    发动机生产企业

    发动机排量

    发动机功率

    D4.5NS6B220

    东风康明斯发动机有限公司

    4500

    162

    YCS04200-68

    广西玉柴机器股份有限公司

    4156

    147

    整车详细介绍

    底盘说明

    底盘配置:
    轴距3950,驾驶室2315/排半,发动机型号为YCS04200-60,200马力,发动机功率147KW,变速箱采用法士特8档,轮胎规格275/80R22.5,前后桥3.9/8德纳,250车架,动转,离合助力,电动门窗中空锁,空调,断气刹,排气制动,ABS 带取力器
