东风天锦天锦分类垃圾车上装组成及功能说明

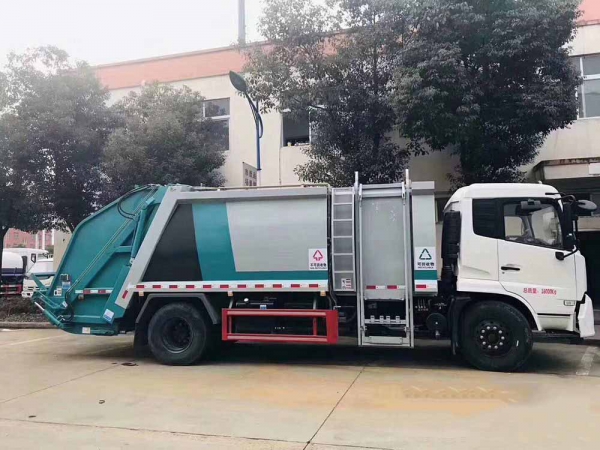

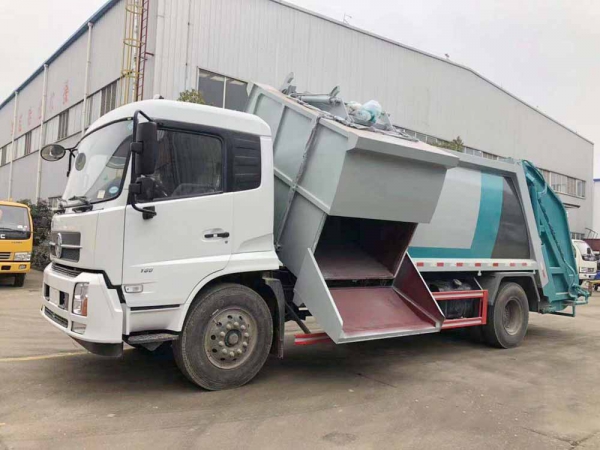

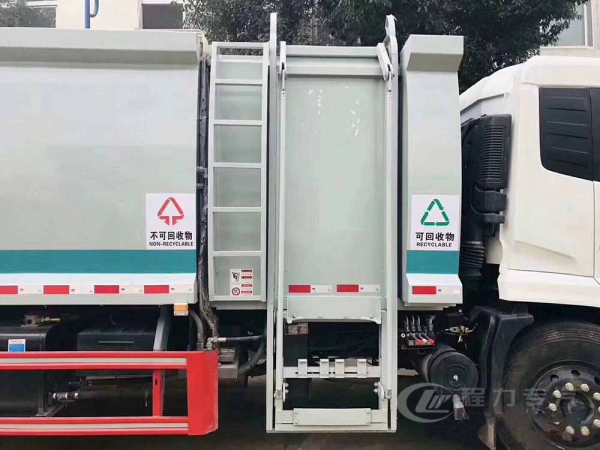

东风天锦分类垃圾车顶部封闭不可开启,厢体分为两部分,前置为挂桶4m³垃圾箱用来收集可回收垃圾,后置为8m³后装压缩式垃圾车结构用来收集不可回收垃圾,装料机构由支架,连杆机构,凸轮,挂钩等组成,在油缸作用下,将垃圾桶内的垃圾自动翻转倒入料斗内。
厢体机构:东风天锦分类垃圾车的垃圾箱为新款弧形厢体,采用的是高强度耐磨锰钢板焊接而成,注重轻量化结构设计,具有外形美观、紧固耐用、不易变形等优点。垃圾箱体在整个垃圾装运和运输过程中都是处理封闭状态,箱体与装填器的连接面都装有高韧性的橡胶密封条,搭配锁紧装置确保了压缩箱的密封功能得到完整地实现,避免垃圾泄漏,另外在污水和箱上装有排污口,使压缩垃圾产生的渗滤液可以顺利排出。

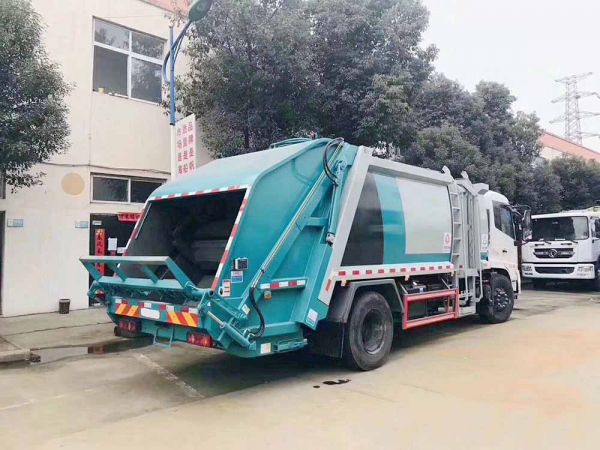

压填机构:东风天锦分类垃圾车的压填机构由滑板、刮板等构件组成,通过滑板的上下滑动和刮板的旋转作业配合使用来将垃圾斗里的垃圾压入厢体;填装器料斗则采用高强度耐磨钢制作而成,使用寿命长,除此之外,填装器下方还设有污水箱,可将垃圾压缩后分离的污水直接收集,避免了二次污染。
上料装置:东风天锦分类垃圾车根据不同的垃圾收集方式,用户可以选择转鼓式(可悬挂铁桶和塑料桶),斗式装载装置、摆臂式装载装置、三角上料装置等。
操控系统: 东风天锦分类垃圾车的操控系统有液压手动和电控两套系统,如自动操作出现故障,可用手动操作完成机构作业和卸出垃圾,既保证了垃圾车的高效率工作,又为调试、维修和故障处理预留了空间。其中,电控系统采用的是德国西门子电控操作系统(PLC),可实现一键循环操作,带两个电控模块,可在驾驶室内和车厢尾部分别操作,集成化高,系统简练,安装方便,接线简单,简化系统,防护等级高,耐水,耐腐蚀,IP67防护等级,9~36VDC宽工作电压范围,单个按键寿命100万次以上,已在工程机械、环卫机械业内广泛应用,可靠性高,性能稳定,具有背光功能,方便夜晚作业。
东风天锦分类垃圾车底盘特点及优势
东风天锦分类垃圾车的ABS系统能缩短制动时间和制动距离,有效地防止了车辆在紧急制动过程中打滑和甩打,避免了轮胎与地面之间的剧烈摩擦,并减少了轮胎的磨损。液压转向系统的方向盘和转向轮通过机械部件连接,以实现精确控制。液压泵由发动机驱动,具有足够的转向力和高可靠性。
东风天锦分类垃圾车制动系统是通过压缩空气进入制动气室以锁定车轮,从而有效地防止了驱动轴发生手制动或机械故障时的制动故障。制动器更稳定,更准确,更安全,并且上坡容易。 电池则采用了领先的技术制造,使用寿命延长了28%以上,在极板上添加特殊的活性材料可将充电性能提高15.6%以上。
车辆名称: | 东风天锦分捡分类垃圾运输车 | 中文品牌: | 程力牌 |
产品号: | APUJ86SC04Y | 底盘型号: | DFH1180EX8 |
企业名称: | 程力专用汽车股份有限公司 | 企业地址: | 随州市曾都区南郊程力汽车工业园 |
外形尺寸: | 8900,8930,8700,8730×2550×3300(mm) | 轴荷: | 6500/11500 |
总质量: | 18000(Kg) | 前排乘客: | 2,3(人) |
整备质量: | 11000(Kg) | 额定载质量: | 6805,6870(Kg) |
接近角/离去角: | 17/12(°) | 前悬/后悬: | 1400/2800,1430/2800(mm) |
轴数: | 2 | 最高车速: | 89(km/h) |
轴距: | 3800,3950,4200,4700,5300,5800(mm)等 | 弹簧片数: | 7/9+6,8/10+8,8/9+6,11/10+8 |
轮胎数: | 6(个) | 轮胎规格: | 10.00R20 18PR等 |
前轮距: | 1876,1896,1920,1950,1980,2000(mm)等 | 后轮距: | 1820,1860(mm) |
发动机型号: | 发动机生产企业 | 排量(ml) | 功率(kw)/马力(PS): |
D4.5NS6B190 | 东风康明斯发动机有限公司 | 4500 | 140/190 |
D6.7NS6B230 | 东风康明斯发动机有限公司 | 6700 | 169/229 |
B6.2NS6B210 | 东风康明斯发动机有限公司 | 6200 | 154/209 |
D4.0NS6B185 | 东风康明斯发动机有限公司 | 4000 | 136/184 |
B6.2NS6B230 | 东风康明斯发动机有限公司 | 6200 | 169/229 |
